Aktivera kundporten
Om den inte redan är aktiv så kontaktar du din elnätsleverantör för att aktivera kundporten, se Aktivera Kundporten på vår support-sida. Resten av denna steg-för-steg-anvisning kan utföras med inaktiv port men data kommer förstås inte synas förrän den är aktiverad.
Strömsätt Samla
Anslut Samla till en USB-C-laddare för att påbörja konfigurationen. Om du har en P1-mätare kan Samla anslutas direkt till den istället för till USB-C. Om du har en HAN-port eller Kamstrup OMNIPOWER® måste konfiguration ske med USB-C-kabel ipluggad.
Vänta på blå färg
När Samla lyser fast ljusblått sken är den redo att bli konfigurerad.
Observera att det kan ta upp till två minuter för Samla att lysa fast ljusblått sken eftersom den kan behöva ladda sin interna energibank först.
Om Samla lyser rött så har ett felaktigt WiFi angivits tidigare. Tryck då på den lilla knappen på Samla med en penna eller gem för att nollställa. Samla startar då om och lyser fast ljusblått sken.
Anslut till Samlas WiFi
Skanna den övre QR-koden på Samlas baksida med din mobiltelefon. Mobilen kommer då be dig klicka på det WiFi-nätverk som föreslås i kamerafönstret. Du kan också manuellt ansluta till Samlas WiFi genom det WiFi-nätverk och lösenord som står på Samlas etikett.
Du kan göra detta inomhus med USB-C så slipper du stå ute i eventuell kyla eller regn.
Öppna login-sida
När du är ansluten till realtidsdongelns WiFi så kommer mobilen föreslå att du loggar in på den via en så kallad 'captive portal'.
Om captive portal mot förmodan inte skulle dyka upp kan kan manuellt tarta din webläsare och gå till http://192.168.4.1.
Notera att vissa mobiltelefoner varnar att det inte finns Internet på detta WiFi men se till att stanna kvar på Samlas WiFi tills konfigurationen är klar.
Ange WiFi-nät och lösenord
På realtidsdongelns websida anger du det WiFi som du använder i hemmet. Välj nätverksnamn från listan av nät som realtidsdongeln har sett eller ange ett nätverksnamn manuellt samt lösenord och klicka på "Ok". Observera att det WiFi-nät du anger måste vara på 2,4 GHz-bandet, ha WPA2 som säkerhetsnivå och ha täckning i ditt elskåp.
Vänta på grönt
Samla kommer nu ansluta till ditt WiFi. Inom några sekunder lyser eller blinkar Samla grönt för att visa att det gick bra att ansluta till WiFi. Du kan nu koppla bort USB-C-kabeln.
Om Samla lyser rött så gick det inte att ansluta till det WiFi som angavs. Tryck då på den lilla knappen på Samla med en penna eller gem för att nollställa. Gå tillbaka till punkt 3 och byt till ett annat WiFi. Om någon annan färg syns så kan du se vad det betyder här nedan.
Sätt dongeln i elmätaren
Anslut Samla till din elmätare, om det inte gjordes i steg 2, med hjälp av den medföljande kabeln: RJ12-kabel om du har en P1-port och RJ45-kabel om du har en HAN-port. Har du en Kamstrup OMNIPOWER® så monteras realtidsdongeln in i elmätaren utan kabel. Mer information om hur du kopplar in finns på sidan Elmätare.
Montera dongeln enkelt
Montera Samla på väggen i elskåpet. Starka magneter håller Samla på plats.
Placera optimalt
Tänk på att placera antennen med så få saker som möjligt mellan realtidsdongeln och din WiFi-accesspunkt. Det förbättrar signalen.
Vrid eller luta antennen så att långsidan av antennen "pekar" mot din WiFi-accesspunkt för optimal täckning. Peka inte antennens topp mot WiFi-accesspunkten.
Fast grönt sken
Inom en minut lyser Samla grönt om den
1) har fått data från elmätaren och
2) den kan nå ditt WiFi-nät.
Om kundporten på din elmätare inte är aktiverad så blinkar istället Samla grönt. Får du någon annan färg så kan du se vad det betyder här nedan.
Se data i dashboard
Nu när Samla är ansluten till molnet så är det dags att logga in på ditt Elveta-konto och se realtidsdata. Gå till vår demo-dashboard och logga in med de uppgifter du fått av Picofrost.

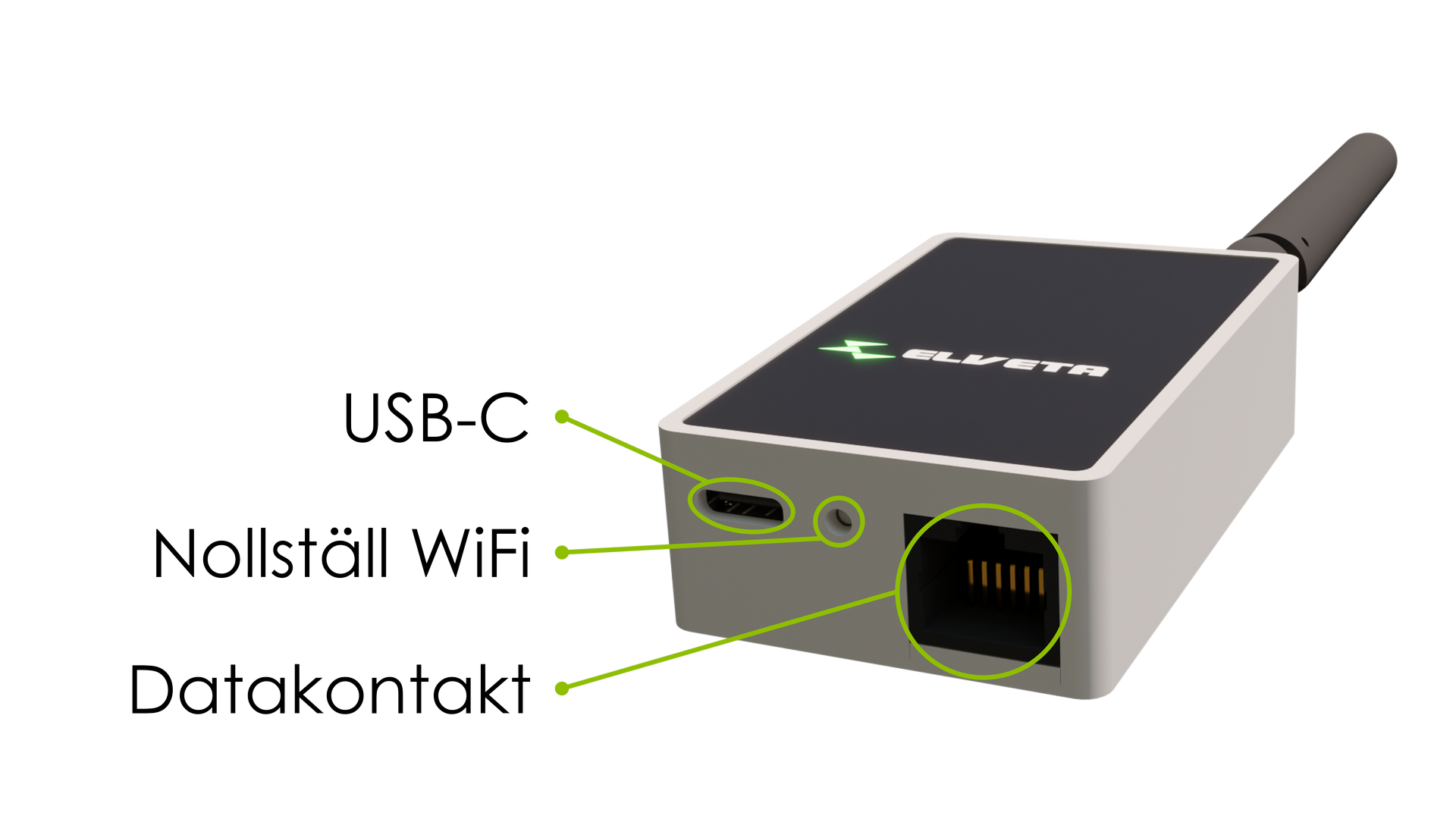

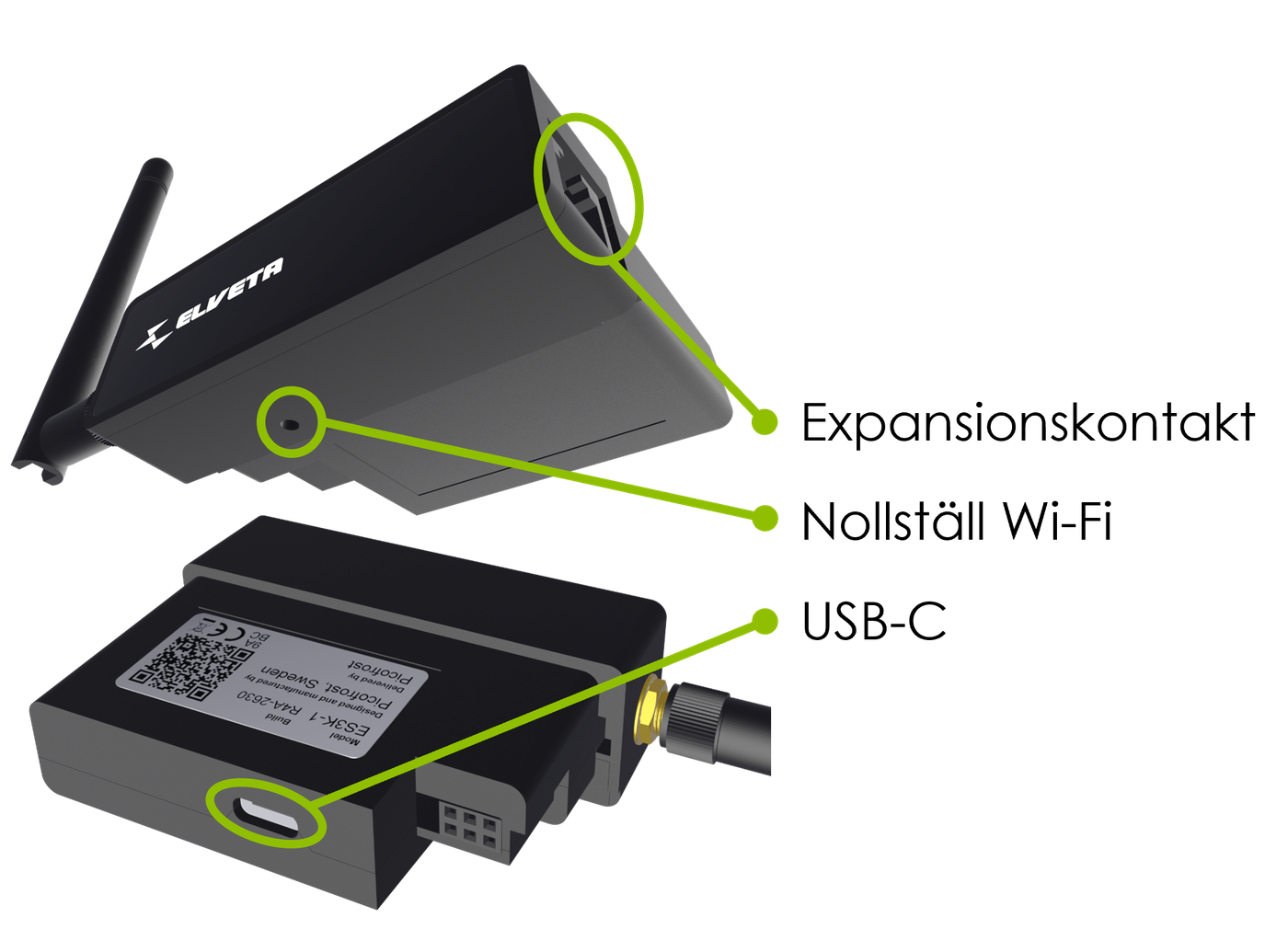

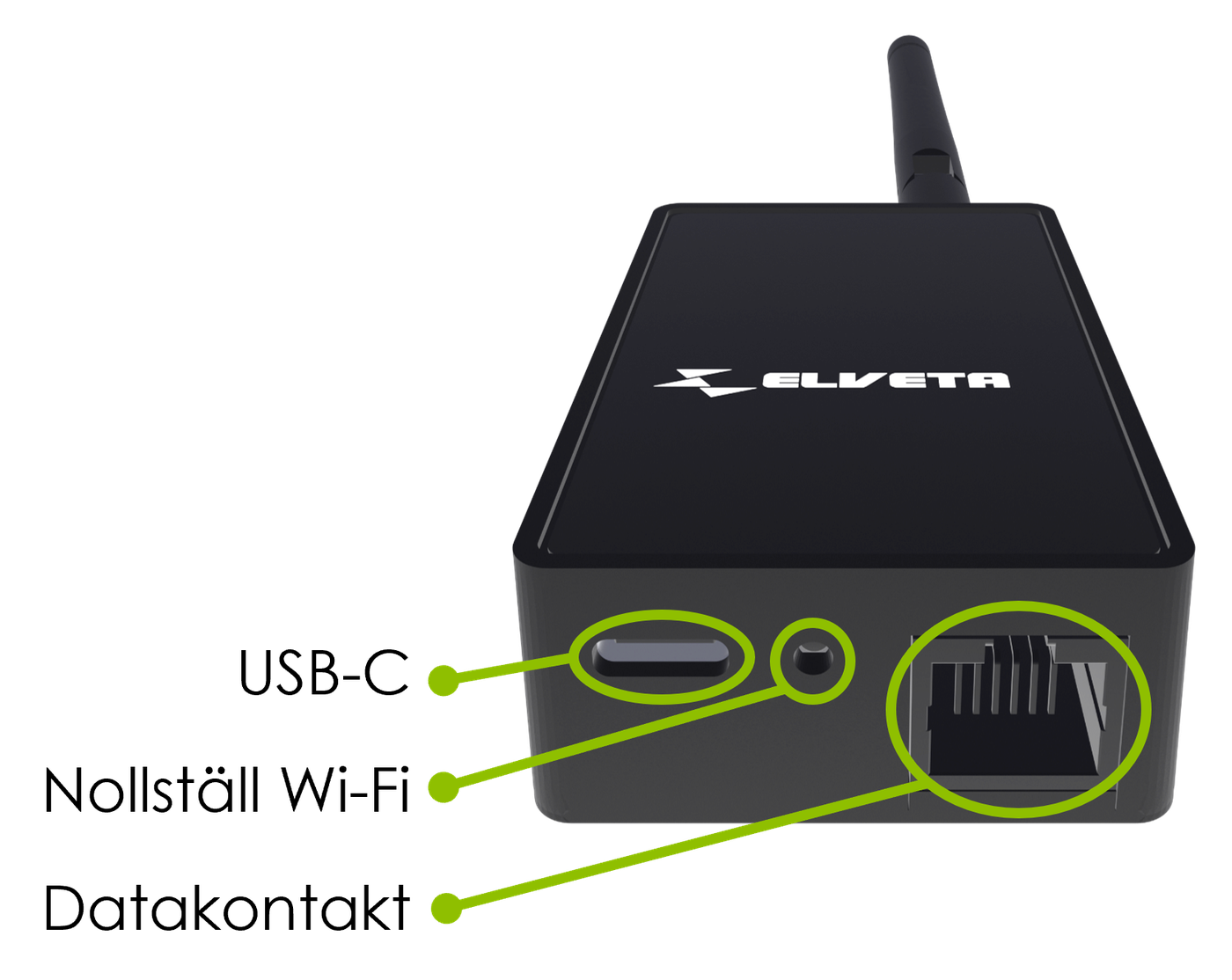

På undersidan av din Elveta Samla finns tre uttag.
En USB-C-kontakt där en laddare kan anslutas för att ge Samla extra ström om elmätaren inte kan leverera den ström som krävs eller om elmätaren kräver spänning in som i fallet med Kamstrup OMNIPOWER® med P1-modul. Se krav angående USB-laddare och spänningsuttag.
En knapp som nollställer WiFi-konfigurationen. Efter att knappen tryckts in måste Samla konfigureras med information om vilket WiFi den ska ansluta till.
En datakontakt, RJ12, där elmätaren ska kopplas in med den medföljande kabeln mot en RJ12-port, RJ45-port eller RJ10 Kamstrup adapter.
Elveta Samla kan visa status med olika färger på framsidans lysdiod. Notera att färgerna kan skilja mellan olika white-label-produkter men standardfärgerna anges i tabellen nedan.
| Färg på lysdiod | Betydelse | Att göra | |
|---|---|---|---|
| Gult fast sken | Samla startar | Under uppstart så lyser Samla gult i upp till 2 minuter innan den byter färg och visar ny status. Om Samla kontinuerligt visar gul färg i mer än 2 minuter, prova dra ur sladden till Samla så lysdioden slocknar och sätt sedan i kabeln igen. Om felet fortsätter, kontakta Picofrost för hjälp. | |
| Ljusblått fast sken | Samla är redo att bli konfigurerad | Samla behöver WiFi-detaljer för att ansluta till ditt nätverk. Följ steg-för-steg guiden för att komma igång med din Samla. | |
| Grönt fast sken | Allt är som det ska | Data kommer från elmätaren och realtidsdongeln kan nå Elveta-molnet. Njut av data på din sida via mobil eller dator. | |
| Färg på lysdiod | Betydelse | Att göra | |
|---|---|---|---|
| Av | Samla saknar spänning | Anslut Samla till din elmätare. Om lysdioden fortfarande är svart så ger elmätaren antagligen inte ut tillräckligt med ström för att Samla ska fungera. Anslut då en USB-C-kabel till Samla för extra ström. | |
| Rött fast sken | Fel med WiFi | Samla inte kan nå ditt WiFi-nätverk. Se Frågor & Svar för mer information. | |
| Lila fast sken | Internet saknas | WiFi-nätverket kan nås men Internet är inte tillgängligt. Se Frågor & Svar för mer information. | |
| Grön blinkande | Mätardata saknas | Om lysdioden blinkar grönt så betyder det att Samla inte får data från din elmätare. Se Frågor & Svar för mer information. | |
Elveta Samla är utvecklad för svenska elmätare med standard P1-port med RJ12-kontakt samt för HAN-port med RJ45-kontakt. Den klarar även Kamstrup OMNIPOWER® med en adapter som kallas Elveta EA11.
Det finns också en specifikt utvecklad realtidsmätare för Kamstrup OMNIPOWER® som heter Elveta Samla K nedan.
Är du osäker vad din elmätare klarar, kontakta oss så hjälper vi dig.
| Modell | Elveta Samla |
| Artikelnummer | ES32 |
| Färg | Svart |
| Elmätare | P1 med RJ12, HAN med RJ45 samt Kamstrup OMNIPOWER® med adapter till RJ10. |
| Protokoll | IEC 62056-21 och IEC 62056-7-5 |
| Datanivå | 3.6V - 5.5V och 24/36V M-Bus |
| Nätverk | WiFi 2.4 GHz WPA/WPA2 |
| Storlek | 41 x 66 x 21 mm (utan antenn) |
| Temperatur | -40°C till +70°C (Samma som nordiska elmätare) |
| Spänning In | 5V, max 250mA från en P1-elmätare. 24-36V, max 30mA från en HAN-elmätare. USB-C-uttag för extra ström finns (USB-C-kabel är inte inkluderad). |
| Spänning Ut | 5V, max 50mA (Kräver USB-C) |
| I paketet | Elveta Samla ES32, antenn samt 60 cm lång RJ12-RJ12-kabel (för P1) eller Elveta Samla ES32, antenn samt 60 cm lång RJ12-RJ45-kabel (för HAN) |
Elveta Samla K är specifikt utvecklad för Kamstrup OMNIPOWER®. Den har samma starka radiomottagning och kundanpassningsbarhet som Elveta Samla samt en expansionsport för RJ12 (P1).
| Modell | Elveta Samla K |
| Artikelnummer | ES3K |
| Färg | Svart |
| Elmätare | Kamstrup OMNIPOWER® |
| Protokoll | IEC 62056-21 och IEC 62056-7-5 |
| Datanivå | 4,15V ±0,25V |
| Nätverk | WiFi 2.4 GHz WPA/WPA2 |
| Storlek | 72 x 24 x 54 mm (utan antenn) |
| Temperatur | -40°C till +70°C (Samma som nordiska elmätare) |
| Spänning In | 4,15V, max 75mA. USB-C-uttag för extra ström under konfiguration finns (USB-C-kabel är inte inkluderad). |
| Expansionsport | RJ12 (P1) för externa donglar |
| I paketet | Elveta Samla ES3K |
Elveta Samla klarar sig på endast 300 mW för normal datainsamling. Det gör att den klarar sig utan extern strömmatning för P1- och HAN-portar men även för Kamstrup OMNIPOWER® som levererar max 311 mW.
För Kamstrup OMNIPOWER® utan tillgång till extern spänning krävs antingen en Elveta Samla K ELLER en Elveta Samla realtidsdongel med Elveta Adapter EA11.
Se mer information under Elmätare för hur dessa kopplas in.
| Modell | Elveta Adapter |
| Artikelnummer | EA11 |
| Färg | Grå (Samma färg som elmätaren) |
| Elmätare | Kamstrup OMNIPOWER® |
| Datanivå | 5V |
| Storlek | 72 x 72 x 26 mm |
| Temperatur | -40°C till +70°C (Samma som elmätaren) |
| Spänning | 4,15V, max 75mA från elmätaren (totalt med Elveta Samla) |
| I paketet | Elveta Adapter samt 60 cm lång RJ12-RJ10-kabel |
För att säkerställa säker och föreskriftsenlig drift måste USB-C-strömkällan som ansluts till denna enhet uppfylla följande kriterier:
Vill du veta mer, kontakta oss gärna enligt nedan.
Elveta utvecklas och drivs av Picofrost AB, org.nummer 559387-0834. Läs mer på www.picofrost.com
